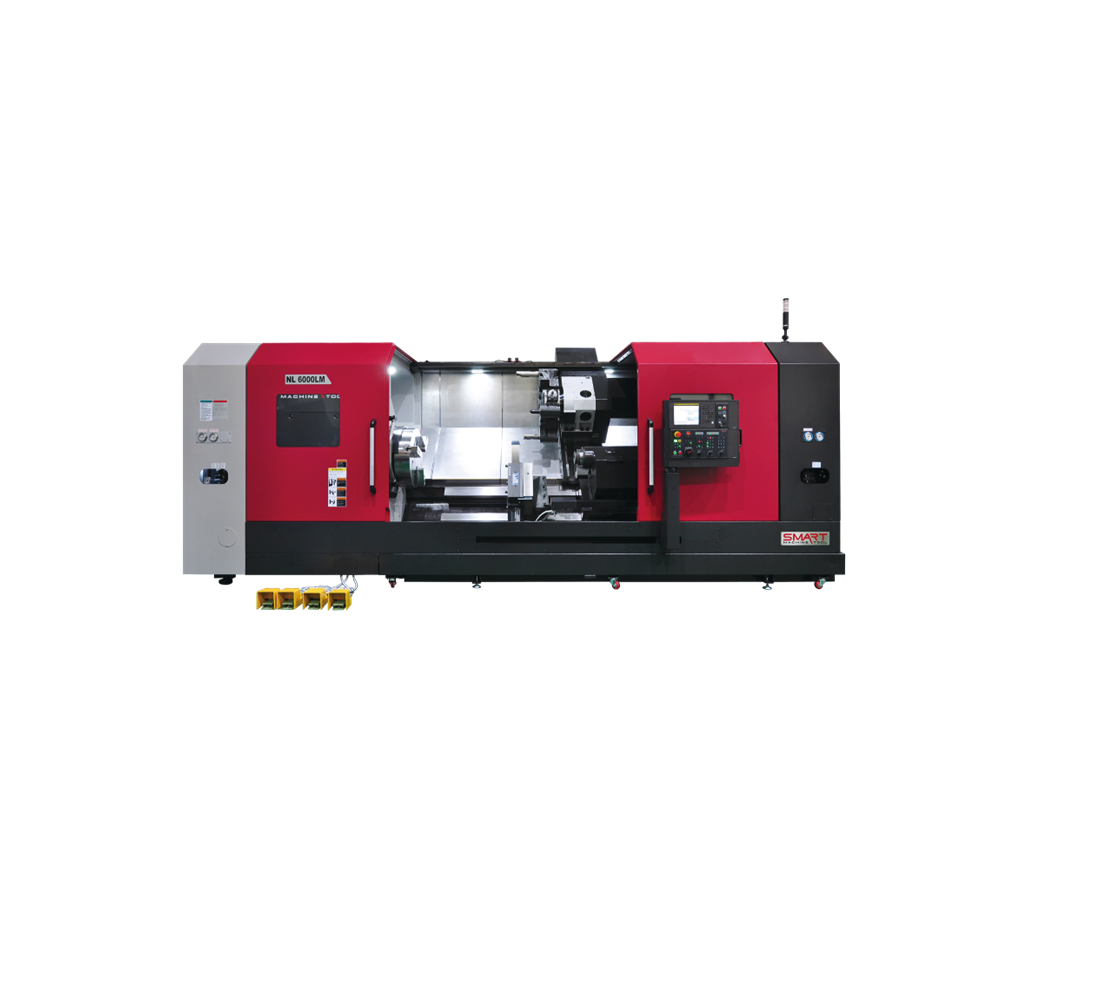

SMART NL 6000 (C, M, S, SM, L, CL, LM, XL, CXL, XLM)

ESPECIFICACIONES DE LA MÁQUINA

NL 6000 / NL 6000M

CAPACIDAD
- Diámetro de volteo sobre la bancada: 1.030 mm
- Diámetro de volteo sobre el carro transversal: 850 mm
- Diámetro máx. de mecanizado: 960 mm / 900 mm
- Longitud máx. de mecanizado: 1.550 mm / 1.500 mm

HUSILLO
- Tamaño del plato: 609,6 mm
- Capacidad de barra: 165,5 mm
- Velocidad del husillo: 1.200 rpm
- Motor del husillo: 37/55 kW
- Nariz del husillo: A1-15 ASA
- Par de fuerza del husillo: 5.143 N.m
- Diámetro del orificio pasante del husillo: 181 mm
- Diámetro del rodamiento delantero: 240 mm
- Tipo de transmisión del husillo principal: Caja de engranajes de 2 velocidades - Transmisión por correa

RECORRIDO
- Recorrido de los ejes (X/Z): 475/1.600 mm
- Velocidad de desplazamiento rápido del eje (X/Z): 16/20 m/min
- Potencia motores avance (X/Z): 7/6 kW

BANCADA, DESLIZADERA Y CARRO
- Guías (X/Z): Guía prismática
- Tipo de bancada: Bancada inclinada a 45°
- Diámetro del husillo de bolas (X/Z): 50/63 mm
- Par de fuerza, motores avance del eje (X/Z): 58.663/73.511 N
- Repetibilidad (X/Z): +0,002/+0,003 mm

TORRETA
- Número de estaciones de herramienta: 12 st.
- Acoplamiento Curvic: Amarre hidráulico de 3 piezas / Indexado servo
- Diámetro del acoplamiento: 320 mm
- Fuerza de sujeción: 212,4 kN at 60 bar
- Tamaño de herramienta OD: 32 mm
- Tamaño de barra de mandrinar: Ø80 mm
- Tiempo de indexado: 0,25 sec / 0,35 sec
- Precisión de Indexación: +0,01 mm
- Repetibilidad de Indexación: +0,005 mm
- Tipo de portaherramientas de fresado: - / BMT85
- Velocidad del husillo de herramientas: - / 3.000 rpm
- Potencia del motor de herramientas: - / 7,5/11/15 kW

CONTRAPUNTO
- Recorrido del contrapunto: 1.450 mm
- Diámetro de la caña: 180 mm
- Recorrido de la caña: 150 mm
- Cono de la caña: MT#6 (Built-in)
- Fuerza máx. de empuje de la caña: 64 kN

SISTEMA DE REFRIGERACIÓN
- Bomba de refrigerante: 10 bar (140 psi)
- Capacidad del tanque: 360 L
- Tipo de sistema: Extraíble / Independiente

HIDRÁULICO, LUBRICACIÓN
- Capacidad del tanque hidráulico: 60 L
- Tipo de aceite hidráulico: ISO VG32 o equivalente
- Capacidad del tanque de lubricación: 3 L
- Tipo de aceite de lubricación: ISO VG68 o equivalente

TAMAÑO DE LA MÁQUINA
- Peso máximo de la pieza/trabajo (solo en el plato): 377 kgf / -
- Peso máx. de pieza/parte (con contrapunto): 2.651 kgf / -
- Espacio en el suelo requerido: 5.191x2.379 mm
- Peso: 15.300 kg / 15.800 kg
- Consumo de energía: 65 kVA
- Voltaje: 220V±10%, 60 Hz, 3 phase

SISTEMA DE CONTROL
- Modelo de controlador: Fanuc 0i-TF
- Unidad de visualización: 10.4” TFT LCD Color Monitor
