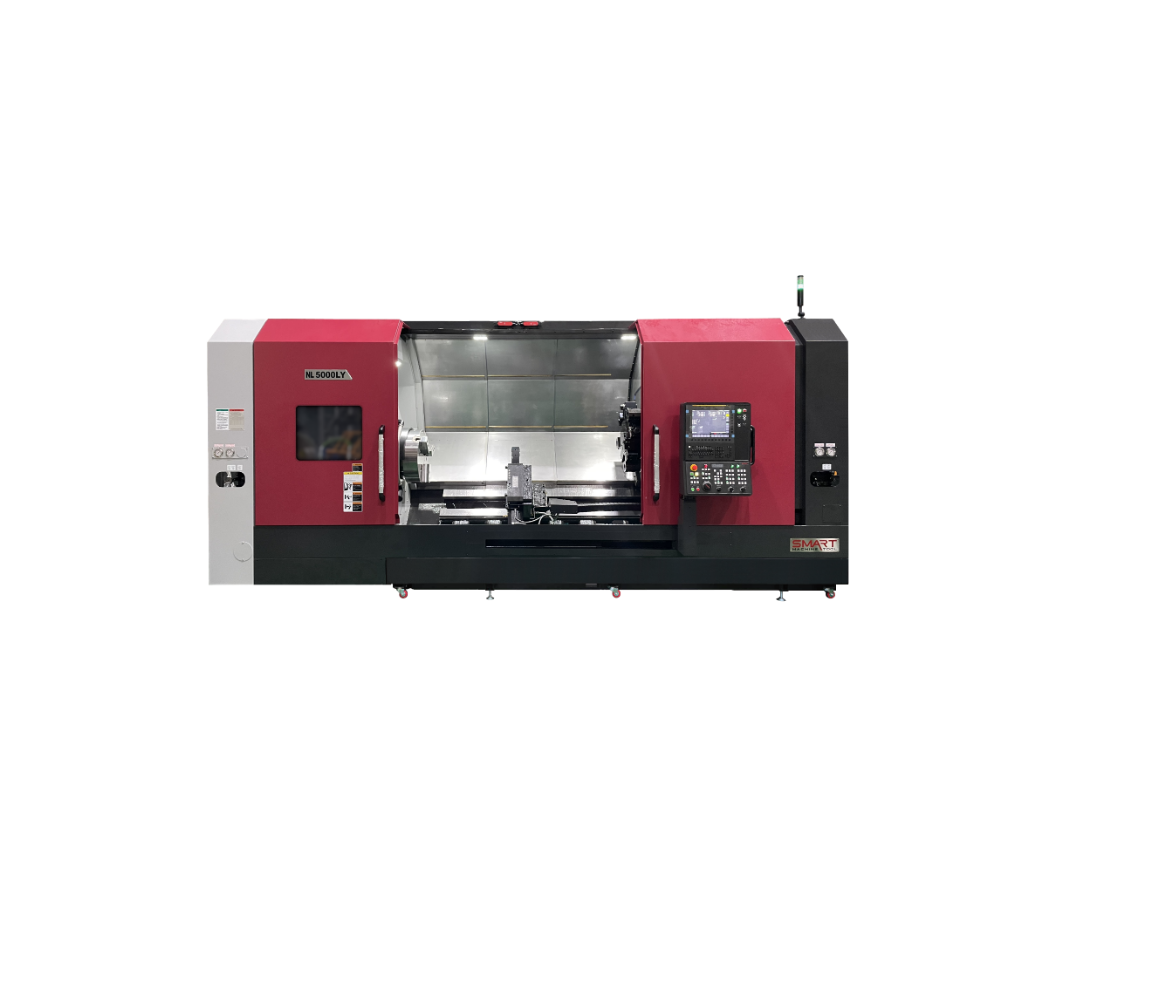

SMART 5000Y/2200 (NL 5000LY)

ESPECIFICACIONES DE LA MÁQUINA

CAPACIDAD
- Diámetro de volteo sobre la bancada: 900 mm
- Diámetro de volteo sobre el carro transversal: 850 mm
- Diámetro máx. de mecanizado: 550 mm
- Longitud máx. de mecanizado: 1.992 mm

HUSILLO
- Tamaño del plato: 533,4 mm
- Capacidad de barra: 165,5 mm
- Velocidad del husillo: 1.500 rpm
- Motor del husillo: 30/45 kW
- Nariz del husillo: A2-15 ASA
- Par de fuerza del husillo: 3.104,7 N.m
- Diámetro del orificio pasante del husillo: 181 mm
- Diámetro del rodamiento delantero: 240 mm
- Tipo de transmisión del husillo principal: Caja de engranajes de 2 velocidades - Transmisión por correa

RECORRIDO
- Recorrido de los ejes (X/Z/Y): 350/2.155/150 mm
- Velocidad de desplazamiento rápido del eje (X/Z/Y): 16/20/10 m/min
- Potencia motores avance (X/Z/Y): 7/6/7 kW

BANCADA, DESLIZADERA Y CARRO
- Guías (X/Z/Y): Guía prismática
- Tipo de bancada: Bancada inclinada a 45°
- Diámetro del husillo de bolas (X/Z/Y): 40/50/40 mm
- Par de fuerza, motores avance del eje (X/Z/Y): 58.669/73.513/58.669 N
- Repetibilidad (X/Z): +0,002/+0,003 mm/+0,003

TORRETA
- Número de estaciones de herramienta: 12 st.
- Acoplamiento Curvic: Amarre hidráulico de 3 piezas / Indexado servo
- Diámetro del acoplamiento: 253 mm
- Fuerza de sujeción: 82,5 kN at 45 bar
- Tamaño de herramienta OD: 32 mm
- Tamaño de barra de mandrinar: Ø60 mm
- Tiempo de indexado: 0,25 sec
- Precisión de Indexación: +0,01 mm
- Repetibilidad de Indexación: +0,005 mm
- Tipo de portaherramientas de fresado: BMT75
- Velocidad del husillo de herramientas: 4.000 rpm
- Potencia del motor de herramientas: 15 kW

CONTRAPUNTO
- Recorrido del contrapunto: 2.077 mm
- Diámetro de la caña: 140 mm
- Recorrido de la caña: 120 mm
- Cono de la caña: MT#5 (Built-in live center)
- Fuerza máx. de empuje de la caña: 26,2 kN (at 45 bar)
- Fuerza máxima de amarre hidráulico: 72,7 kN (at 45 bar)

SISTEMA DE REFRIGERACIÓN
- Bomba de refrigerante: 10 bar (140 psi)
- Capacidad del tanque: 490 L

HIDRÁULICO, LUBRICACIÓN
- Capacidad del tanque hidráulico: 24 L
- Tipo de aceite hidráulico: ISO VG32 o equivalente
- Capacidad del tanque de lubricación: 3 L
- Tipo de aceite de lubricación: ISO VG68 o equivalente

TAMAÑO DE LA MÁQUINA
- Espacio en el suelo requerido: 5.720x2.400 mm
- Peso: 15.000 kg
- Consumo de energía: 60 kVA
- Voltaje: 220V±10%, 60 Hz, 3 phase

SISTEMA DE CONTROL
- Modelo de controlador: Fanuc 0i-TF Plus
- Unidad de visualización: Pantalla táctil de 15"
