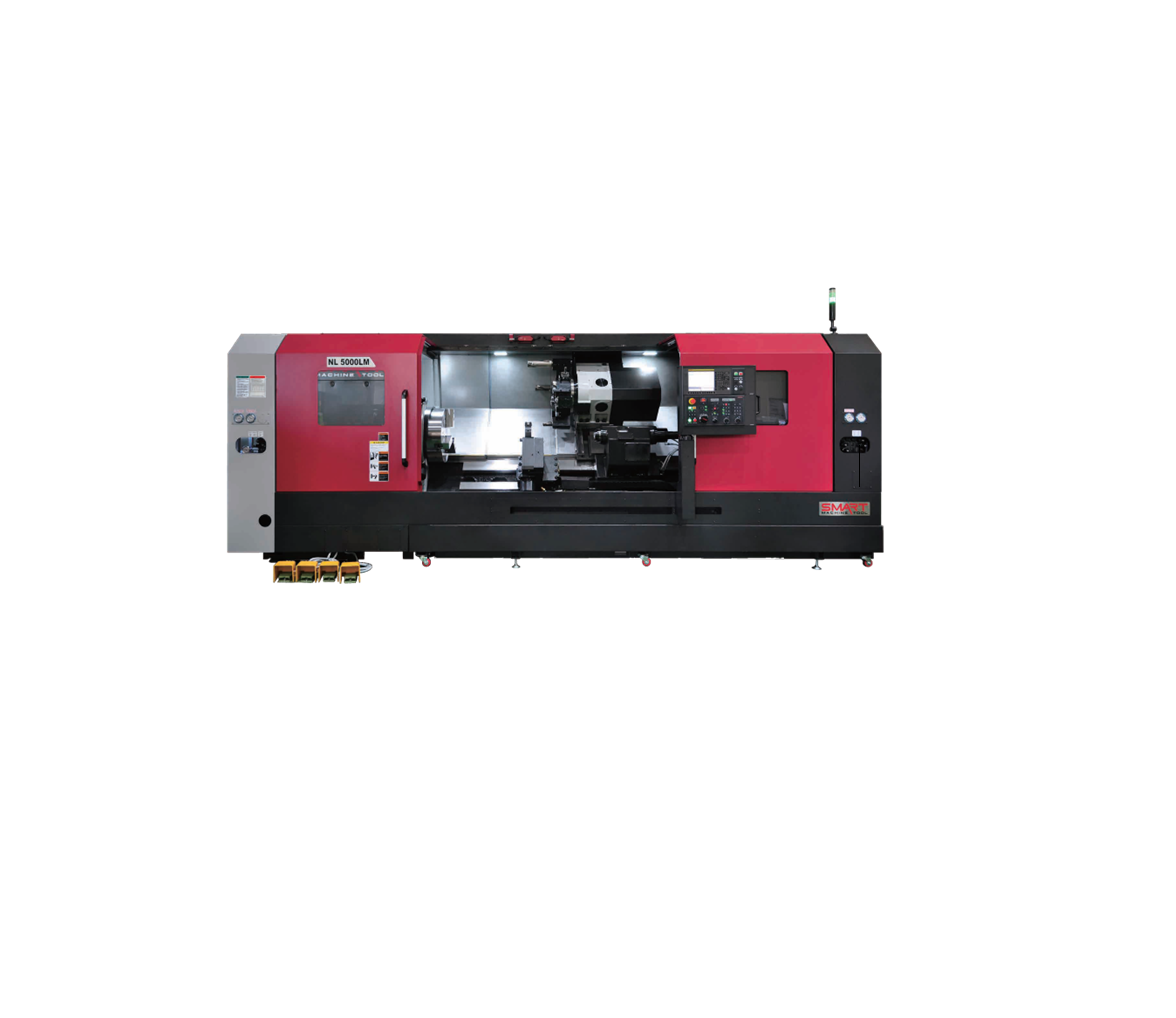

SMART NL 5000 (M, L, LM)

ESPECIFICACIONES DE LA MÁQUINA

NL 5000 / NL 5000M

CAPACIDAD
- Diámetro de volteo sobre la bancada: 900 mm
- Diámetro de volteo sobre el carro transversal: 690 mm
- Diámetro máx. de mecanizado: 670 mm / 650 mm
- Longitud máx. de mecanizado: 1.155 mm / 1.119 mm

HUSILLO
- Tamaño del plato: 533,4 mm
- Capacidad de barra: 165,5 mm
- Velocidad del husillo: 1.500 rpm
- Motor del husillo: 30/45 kW
- Nariz del husillo: A2-15 ASA
- Par de fuerza del husillo: 3.955 N.m
- Diámetro del orificio pasante del husillo: 181 mm
- Diámetro del rodamiento delantero: 180 mm
- Tipo de transmisión del husillo principal: Caja de engranajes de 2 velocidades - Transmisión por correa

RECORRIDO
- Recorrido de los ejes (X/Z): 350/1.300 mm
- Velocidad de desplazamiento rápido del eje (X/Z): 16/20 m/min
- Potencia motores avance (X/Z): 7/6 kW

BANCADA, DESLIZADERA Y CARRO
- Guías (X/Z): Guía prismática
- Tipo de bancada: Bancada inclinada a 45°
- Diámetro del husillo de bolas (X/Z): 40/50 mm
- Par de fuerza, motores avance del eje (X/Z): 58.669/73.513 N
- Repetibilidad (X/Z): +0,002/+0,003 mm

TORRETA
- Número de estaciones de herramienta: 12 st.
- Acoplamiento Curvic: Amarre hidráulico de 3 piezas / Indexado servo
- Diámetro del acoplamiento: 320 mm
- Fuerza de sujeción: 159,3 kN at 45 bar
- Tamaño de herramienta OD: 32 mm
- Tamaño de barra de mandrinar: 60 mm
- Tiempo de indexado: 0,25 sec
- Precisión de Indexación: +0,01 mm
- Repetibilidad de Indexación: +0,005 mm
- Tipo de portaherramientas de fresado: - / BMT75
- Velocidad del husillo de herramientas: - / 4.000 rpm
- Potencia del motor de herramientas: - / 7,5/11/15 kW

CONTRAPUNTO
- Recorrido del contrapunto: 1.165 mm
- Diámetro de la caña: 140 mm
- Recorrido de la caña: 120 mm
- Cono de la caña: MT#5 (Built-in)
- Fuerza máx. de empuje de la caña: 26,2 kN

SISTEMA DE REFRIGERACIÓN
- Bomba de refrigerante: 10 bar (140 psi)
- Capacidad del tanque: 310 L
- Tipo de sistema: Extraíble / Independiente

HIDRÁULICO, LUBRICACIÓN
- Capacidad del tanque hidráulico: 23,8 L
- Tipo de aceite hidráulico: ISO VG32 o equivalente
- Capacidad del tanque de lubricación: 3 L
- Tipo de aceite de lubricación: ISO VG68 o equivalente

TAMAÑO DE LA MÁQUINA
- Espacio en el suelo requerido: 4.450x2.017 mm
- Peso: 10.800 kg / 10.900 kg
- Consumo de energía: 55 kVA
- Voltaje: 220V±10%, 60 Hz, 3 phase

SISTEMA DE CONTROL
- Modelo de controlador: Fanuc 0i-TF
- Unidad de visualización: 10.4” TFT LCD Color Monitor
