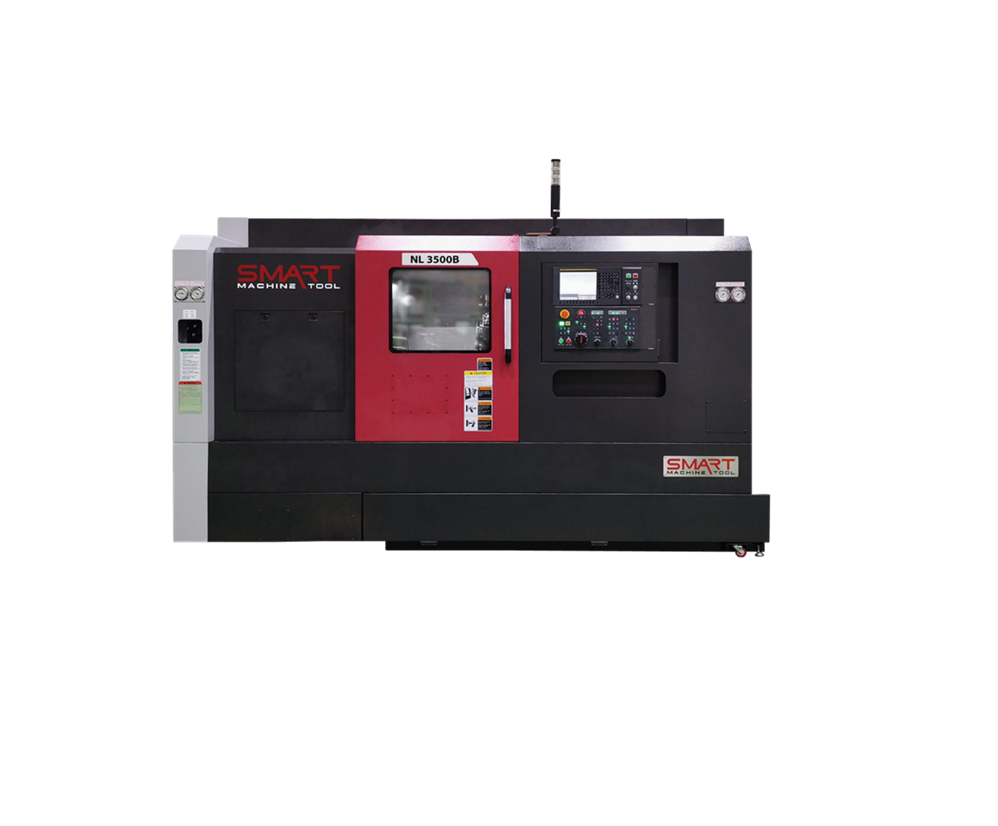

SMART NL 3500B

ESPECIFICACIONES DE LA MÁQUINA

CAPACIDAD
- Diámetro de volteo sobre la bancada: 800 mm
- Diámetro de volteo sobre el carro transversal: 600 mm
- Diámetro máx. de mecanizado: 590 mm
- Longitud máx. de mecanizado: 1.568 mm

HUSILLO
- Tamaño del plato: 15"
- Capacidad de barra: 116,5 mm
- Velocidad del husillo: 2.000 rpm
- Motor del husillo: 35/22 kW
- Nariz del husillo: A2-11 ASA
- Par de fuerza del husillo: 1.783 N.m
- Diámetro del orificio pasante del husillo: 132 mm
- Diámetro del rodamiento delantero: 180 mm
- Tipo de transmisión del husillo principal: Caja de engranajes de 2 velocidades - Transmisión por correa

RECORRIDO
- Recorrido de los ejes (X/Z): 317,5/1,570 mm
- Velocidad de desplazamiento rápido del eje (X/Z): 30/30 m/min
- Potencia motores avance (X/Z): 4/7 kW

BANCADA, DESLIZADERA Y CARRO
- Guías (X/Z): Guía prismática
- Tipo de bancada: Bancada inclinada a 30°
- Diámetro del husillo de bolas (X/Z): 40/50 mm
- Par de fuerza, motores avance del eje (X/Z): 36.191/36.113 N
- Repetibilidad (X/Z): +0,002/+0,003 mm

TORRETA
- Número de estaciones de herramienta: 12 st.
- Acoplamiento Curvic: Amarre hidráulico de 3 piezas / Indexado servo
- Diámetro del acoplamiento: 250 mm
- Fuerza de sujeción: 217,35 kN at 40 bar
- Tamaño de herramienta OD: Ø25 mm
- Tamaño de barra de mandrinar: 50 mm
- Tiempo de indexado: 0,2 sec
- Precisión de Indexación: +0,01 mm
- Repetibilidad de Indexación: +0,005 mm
- Tipo de portaherramientas de fresado: BMT65
- Velocidad del husillo de herramientas: 5.000 rpm
- Potencia del motor de herramientas: 11,03 kW

CONTRAPUNTO
- Recorrido del contrapunto: 1.500 mm
- Diámetro de la caña: 140 mm
- Recorrido de la caña: 120 mm
- Cono de la caña: MT#5 (Built-in live center)
- Fuerza de empuje máx. de la caña: 26,2 kN (at 45 bar)
- Fuerza de amarre hidráulica máx.: 72,7 (at 45 bar)

SISTEMA DE REFRIGERACIÓN
- Bomba de refrigerante: 10 bar (140 psi)
- Capacidad del tanque: 384 L

HIDRÁULICO, LUBRICACIÓN
- Capacidad del tanque hidráulico: 25 L
- Tipo de aceite hidráulico: ISO VG32 o equivalente
- Capacidad del tanque de lubricación: 4 L
- Tipo de aceite de lubricación: ISO VG68 o equivalente

TAMAÑO DE LA MÁQUINA
- Espacio en el suelo requerido (sin C/C): 5.400x2.070 mm
- Altura: 2.265 mm
- Peso: 8.500 kg
- Consumo de energía: 48 kVA
- Voltaje: 220V±10%, 60 Hz, 3 phase

SISTEMA DE CONTROL
- Modelo de controlador: Fanuc 0i-TF Plus
- Unidad de visualización: Pantalla táctil de 15"
