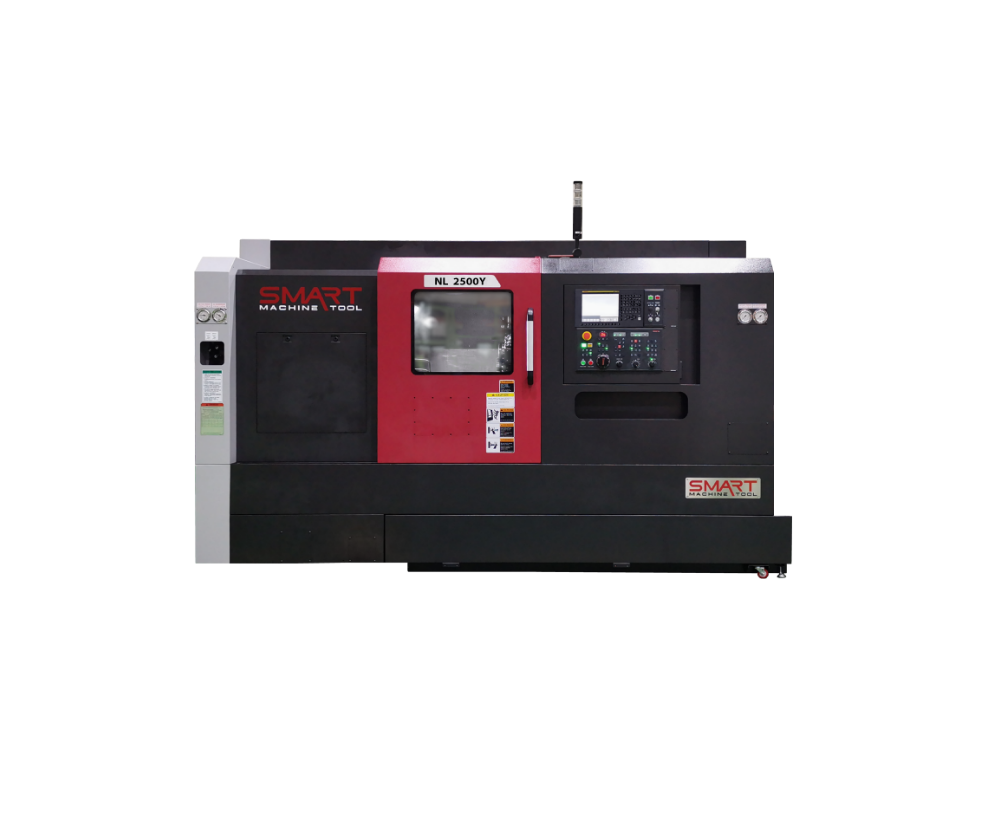

SMART NL 2500Y

ESPECIFICACIONES DE LA MÁQUINA

CAPACIDAD
- Diámetro de volteo sobre la bancada: 810 mm
- Diámetro de volteo sobre el carro transversal: 720 mm
- Diámetro máx. de mecanizado: 394 mm
- Longitud máx. de mecanizado: 690 mm

HUSILLO
- Tamaño del plato: 10"
- Capacidad de barra: 81 mm
- Diámetro interior del tubo de tracción: 82 mm
- Velocidad del husillo: 4.000 rpm
- Motor del husillo: 18,5/26 kW
- Nariz del husillo: A2-8 ASA
- Par de fuerza del husillo: 647,4 N.m
- Diámetro del orificio pasante del husillo: 91 mm
- Diámetro del rodamiento delantero: 140 mm
- Tipo de transmisión del husillo principal: Correa

RECORRIDO
- Recorrido de los ejes (X/Z/Y/B): 248,5/830/110/760 mm
- Velocidad de desplazamiento rápido del eje (X/Z/Y/B): 30/30/10/30 m/min
- Potencia motores avance (X/Z/Y/B): 3/3/1,8/3 kW

BANCADA, DESLIZADERA Y CARRO
- Guías (X/Z/Y/B): Guía prismática
- Tipo de bancada: Bancada inclinada a 30°
- Diámetro del husillo de bolas (X/Z/Y/B): 32/40/32/40 mm
- Par de fuerza, motores avance del eje (X/Z/Y): 11.787/11.529/11.898 N
- Repetibilidad (X/Z/Y): +0,002/+0,003 mm/+0,003

TORRETA
- Número de estaciones de herramienta: 12 st. (24 position index)
- Acoplamiento Curvic: Amarre hidráulico de 3 piezas / Indexado servo
- Diámetro del acoplamiento: 180 mm
- Fuerza de sujeción: 54.1 kN at 40 bar
- Tamaño de herramienta OD: Ø25/Ø20 mm
- Tamaño de barra de mandrinar: Ø50/Ø25 mm
- Tiempo de indexado: 0,15 sec
- Precisión de Indexación: +0,01 mm
- Repetibilidad de Indexación: +0,005 mm
- Tipo de portaherramientas de fresado: BMT65
- Velocidad del husillo de herramientas: 5.000 rpm
- Potencia del motor de herramientas: 3,7/5,5/7,5 kW

CONTRAPUNTO
- Tipo de contrapunto: Servo driven
- Recorrido del contrapunto: 830 mm
-Cono de la caña: MT#5 (live)

SISTEMA DE REFRIGERACIÓN
- Bomba de refrigerante: 20 bar (290 psi)
- Capacidad del tanque: 220 L
- Tipo de sistema: Extraíble / Independiente

HIDRÁULICO, LUBRICACIÓN
- Capacidad del tanque hidráulico: 20 L
- Tipo de aceite hidráulico: ISO VG32 o equivalente
- Capacidad del tanque de lubricación: 3 L
- Tipo de aceite de lubricación: ISO VG68 o equivalente

TAMAÑO DE LA MÁQUINA
- Espacio en el suelo requerido: 3.700x1.818 mm
- Peso: 6.000 kg
- Consumo de energía: 45 kVA
- Voltaje: 220V±10%, 60 Hz, 3 phase

SISTEMA DE CONTROL
- Modelo de controlador: Fanuc 0i-TF Plus
- Unidad de visualización: Pantalla táctil de 15"
