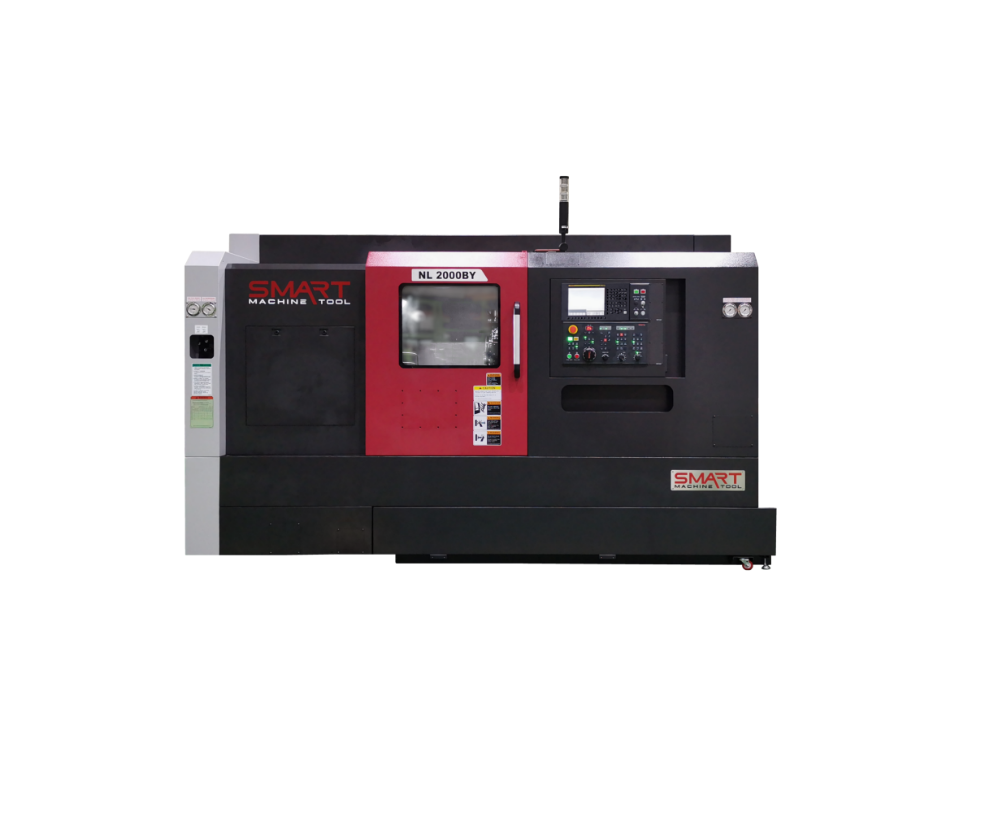

SMART NL 2000AY/BY

ESPECIFICACIONES DE LA MÁQUINA

NL 2000AY / NL 2000BY

CAPACIDAD
- Diámetro de volteo sobre la bancada: 810 mm
- Diámetro de volteo sobre el carro transversal: 720 mm
- Diámetro máx. de mecanizado: 411 mm
- Longitud máx. de mecanizado: 726 mm / 711,5 mm

HUSILLO
- Tamaño del plato: 6" / 8"
- Capacidad de barra: 51 mm / 65 mm
- Velocidad del husillo: 6.000 rpm / 4.500 rpm
- Motor del husillo: 11/18,5 kW / 15/18,5 kW
- Nariz del husillo: A2-5 ASA / A2-6 ASA
- Par de fuerza del husillo: 157 N.m / 376 N.m
- Diámetro del orificio pasante del husillo: 61 mm / 76 mm
- Diámetro del rodamiento delantero: 90 mm / 110 mm
- Tipo de transmisión del husillo principal: Correa

RECORRIDO
- Recorrido de los ejes (X/Z): 239/830 mm
- Recorrido de los ejes (Y/B): 110/830 mm
- Velocidad de desplazamiento rápido del eje (X/Z/Y/B): 30/30/10/30 m/min
- Potencia motores avance (X/Z/Y/B): 3/3/1,8/3 kW

BANCADA, DESLIZADERA Y CARRO
- Guías (X/Z/Y/B): Guía prismática
- Tipo de bancada: Bancada inclinada a 30°
- Diámetro del husillo de bolas (X/Z/Y/B): 32/40/32/40 mm
- Par de fuerza, motores avance del eje (X/Z/Y): 11.787/11.529/11.898 N
- Repetibilidad (X/Z/Y): +0,002/+0,003/+0,003 mm

TORRETA
- Número de estaciones de herramienta: 12 st.
- Acoplamiento Curvic: Amarre hidráulico de 3 piezas / Indexado servo
- Diámetro del acoplamiento: 170 mm
- Fuerza de sujeción: 54,1 kN at 40 bar
- Tamaño de herramienta OD: Ø25 mm
- Tamaño de barra de mandrinar: Ø40 mm
- Tiempo de indexado: 0,15 sec
- Precisión de Indexación: +0,01 mm
- Repetibilidad de Indexación: +0,005 mm
- Tipo de portaherramientas de fresado: BMT55
- Velocidad del husillo de herramientas: 5.000 rpm
- Potencia del motor de herramientas: 3,7/5,5/7,5 kW

CONTRAPUNTO
- Tipo de contrapunto: Servo motor
- Recorrido del contrapunto: 830 mm
- Cono de la caña: MT#5

SISTEMA DE REFRIGERACIÓN
- Bomba de refrigerante: 20 bar (290 psi)
- Capacidad del tanque: 220 L
- Tipo de sistema: Extraíble / Independiente

HIDRÁULICO, LUBRICACIÓN
- Capacidad del tanque hidráulico: 20 L
- Tipo de aceite hidráulico: ISO VG32 o equivalente
- Capacidad del tanque de lubricación: 3 L
- Tipo de aceite de lubricación: ISO VG68 o equivalente

TAMAÑO DE LA MÁQUINA
- Espacio en el suelo requerido: 3.570x1.818 mm
- Peso: 5.600 kg / 5.700 kg
- Consumo de energía: 40 kVA
- Voltaje: 220V±10%, 60 Hz, 3 phase

SISTEMA DE CONTROL
- Modelo de controlador: Fanuc 0i-TF Plus
- Unidad de visualización: 10.4” TFT LCD Color Monitor
