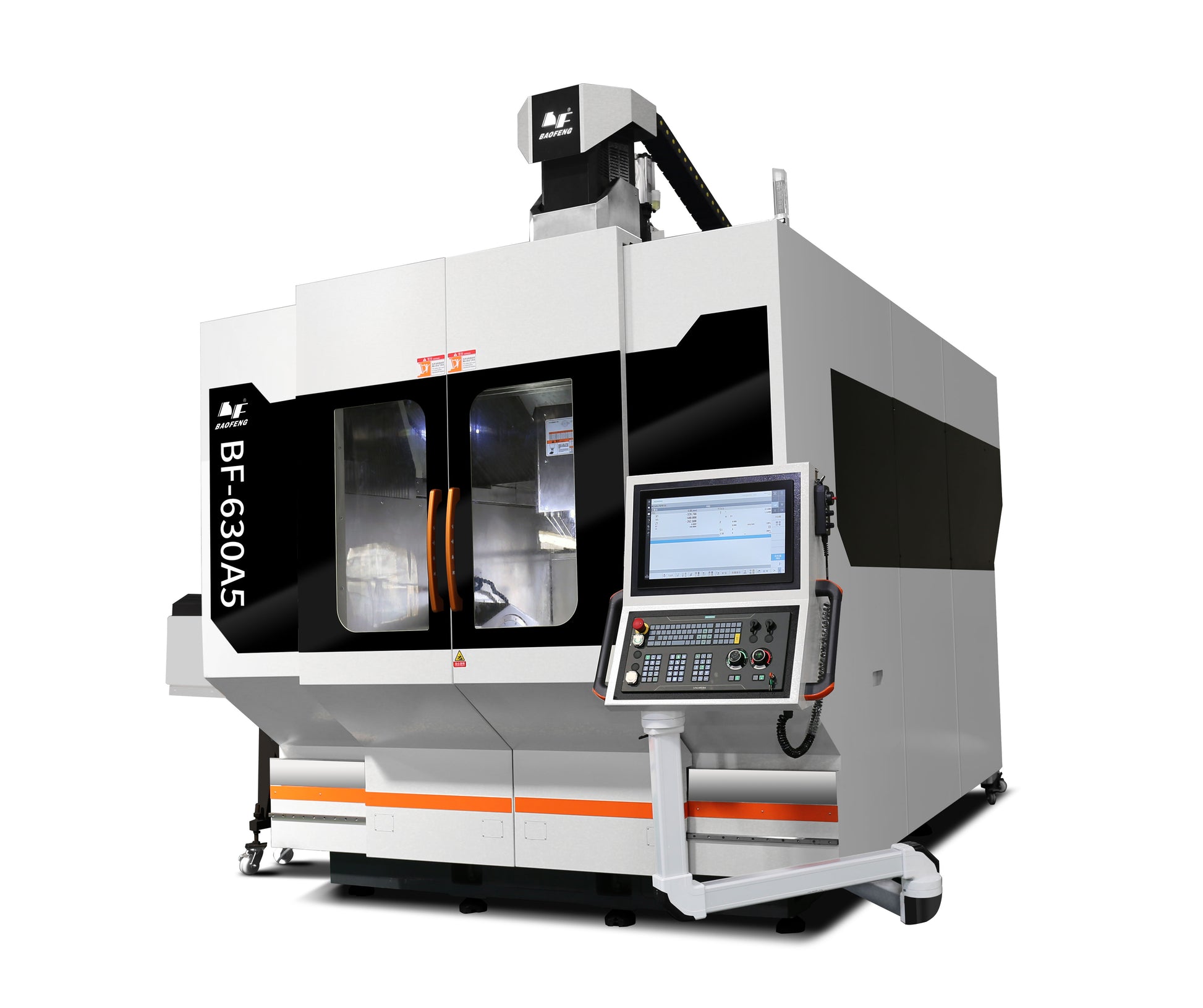

BAOFENG BF-630A5

ESPECIFICACIONES PRINCIPALES

ÁREA DE TRABAJO

- Recorrido de eje X: 730 mm
- Recorrido eje Y: 850 mm
- Recorrido eje Z: 560 mm
- Recorrido eje A (Cuna basculante): -120° a +30°
- Recorrido eje C (Mesa rotativa): 360° continuo

MESA DE TRABAJO

- Tamaño de la mesa (Diámetro): Ø 630 mm
- Carga máxima en la mesa: 500 kg (0° en horizontal) / 300 kg (Inclinada)
- Ranura en T: 8-14xH7 mm radiales

SISTEMA DE CONTROL

- Sistema Heidenhain TNC 640 / Fanuc 31i-B5 / Siemens 840D sl

CABEZAL

- Tipo de accionamiento: Built-in (Motorizado integrado)
- Velocidad: 18.000 rpm (Opcional 24.000 rpm)
- Conocidad y especificaciones: HSK-A63
- Potencia del motor: 25/35 kW
- Par del motor del husillo: 87/130 Nm

3 EJES (Lineales) + 2 Rotativos

- Potencia motor X/Y/Z: 4,5/4,5/5,5 kW (Motores lineales opcionales)
- Avance rápido X/Y/Z: 48/48/48 m/min
- Avance rápido A/C: 25 / 50 rpm (Transmisión Direct Drive en ejes rotativos)

PRECISIÓN DE LA MÁQUINA

- Precisión de posicionamiento (X/Y/Z): 0,004 mm (Con reglas ópticas)
- Precisión de posicionamiento repetitivo (X/Y/Z): 0,0025 mm
- Precisión angular (A/C): 5" / 4" (Con encoders rotativos)

OTROS

- Dimensión de la máquina: 3.650x3.200x3.400 mm
- Peso de la máquina: 11.500 kg
