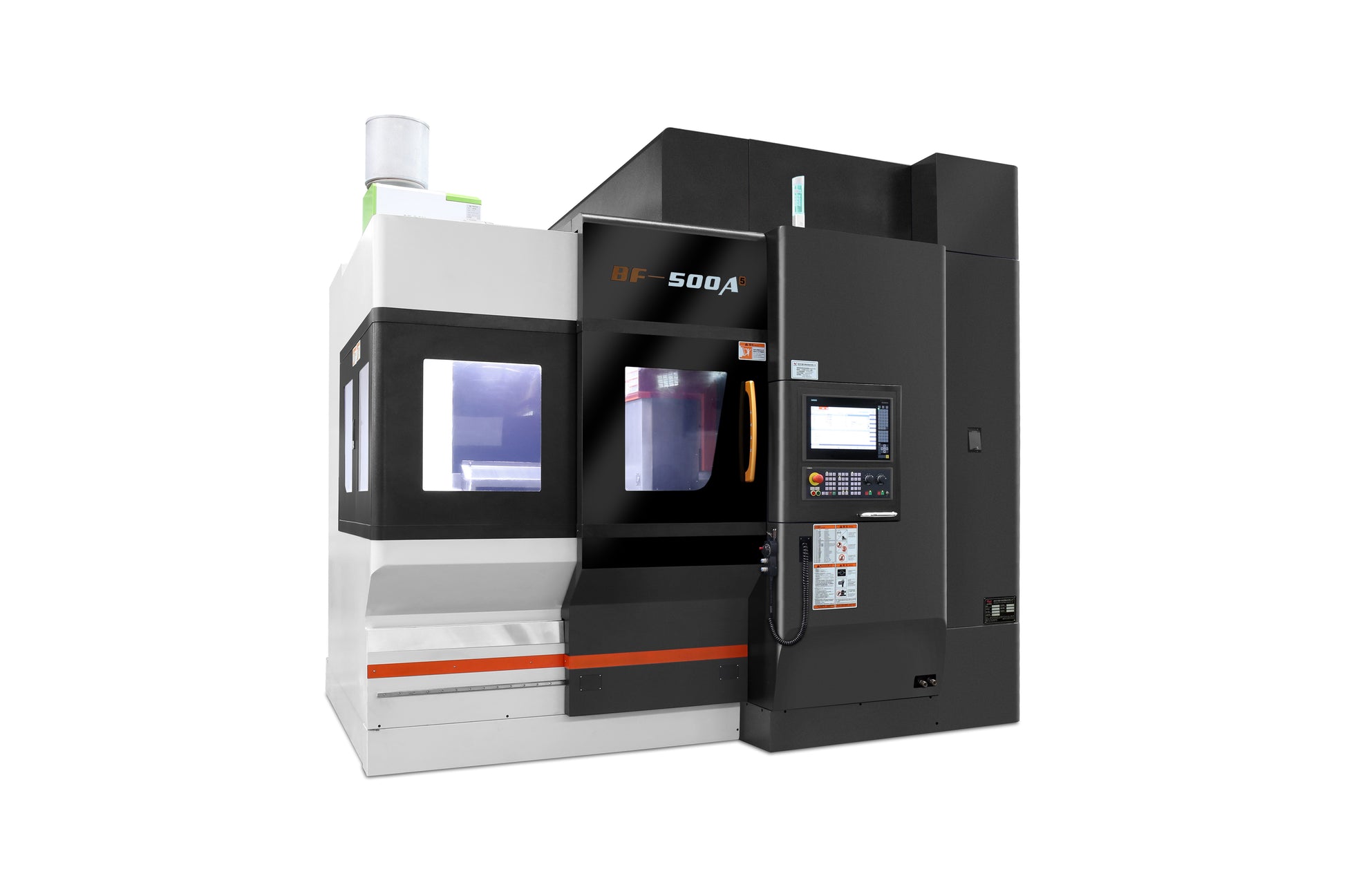

BAOFENG BF-500A5

ESPECIFICACIONES PRINCIPALES

ÁREA DE TRABAJO

- Recorrido de eje X: 650 mm
- Recorrido eje Y: 550 mm
- Recorrido eje Z: 500 mm
- Recorrido eje A (Cuna basculante): -120° a +30°
- Recorrido eje C (Mesa rotativa): 360° continuo

MESA DE TRABAJO

- Tamaño de la mesa (Diámetro): Ø 500 mm
- Carga máxima en la mesa: 400 kg
- Ranura en T: 4-14x90 mm (Configuración en cruz o radial)

SISTEMA DE CONTROL

- Sistema Heidenhain TNC 640 / Fanuc 31i-B5

HUSILLO

- Tipo de accionamiento: Built-in (Motorizado)
- Velocidad del husillo: 15.000 rpm / 18.000 rpm
- Conocidad y especificaciones del husillo: HSK-A63 / BBT40
- Potencia del motor del husillo: 18,5/22 kW
- Par del motor del husillo: 105/140 Nm

3 EJES

- Potencia motor X/Y/Z: 3,5/3,5/4,5 kW
- Avance rápido X/Y/Z: 48/48/48 m/min
- Avance rápido A/C: 30 / 60 rpm

PRECISIÓN DE LA MÁQUINA

- Precisión de posicionamiento (X/Y/Z): 0,004 mm
- Precisión de posicionamiento repetitivo (X/Y/Z): 0,002 mm

OTROS

- Dimensión de la máquina: 3.200x2.800x3.100 mm
- Peso de la máquina: 8.800 kg
